Tablero aislante bajo-teja impermeable con machihembrado único

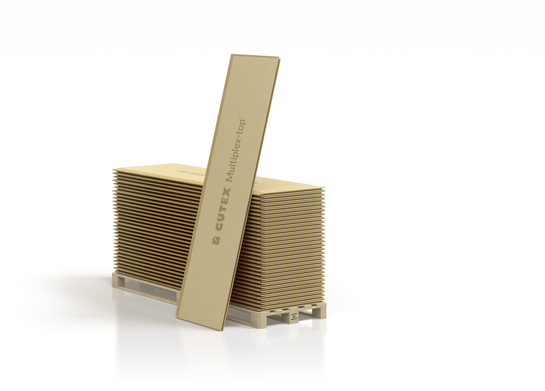

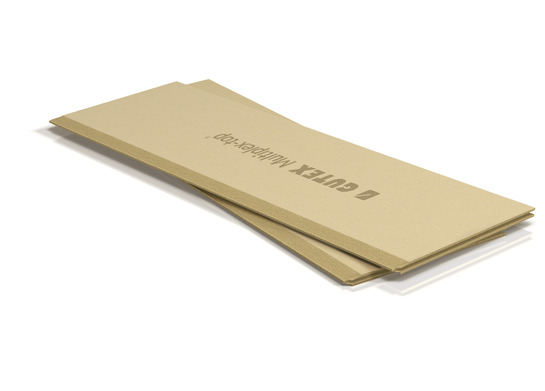

Gutex Multiplex-top permite un aislamiento de fibra de madera resistente a la lluvia con una altura de construcción reducida. El tablero inferior es adecuado para estructuras de tejado en edificios nuevos, para renovaciones de tejados desde el interior y el exterior, como tablero de cubierta para aislamiento sobre tejado y como protección en el aislamiento de paredes con ventilación posterior. La elevada apertura de difusión y una pronunciada capacidad de almacenamiento y liberación de humedad garantizan la seguridad física del edificio a largo plazo. La unión machihembrada resistente al viento protege de forma fiable la construcción aislante contra el paso de aire frío.
- Impermeabilidad probada hasta 3 mm de formación de juntas
- Alta protección antigranizo HW4 (probada por TÜV)
- Puede utilizarse libremente durante 3 meses como techo provisional
Conductividad térmica valor nominal λD
0,045 W/mK
Conductividad térmica valor de cálculo λB
0,047 W/mK
Detalles del producto
Más información
Protección fiable y fácil instalación
La placa base Gutex Multiplex-top impresiona por su resistencia duradera a la intemperie y es impermeable a partir de una inclinación del tejado de 15° sin necesidad de recubrimiento adicional ni encintado de las juntas de la placa. Gracias a la clase de protección contra el granizo HW4 (probada por TÜV), también garantiza una protección fiable frente a condiciones meteorológicas extremas. Al utilizar una placa aislante de fibra de madera en lugar de una lámina base convencional, Multiplex-top no sólo proporciona un aislamiento térmico eficaz, sino que también minimiza los puentes térmicos y mejora el aislamiento acústico. Su precisión dimensional facilita una instalación rápida y sencilla, mientras que la junta machihembrada permite una "capa base a prueba de juntas y perforaciones" de acuerdo con la normativa ZVDH sin cintas de sellado de clavos ni sellos de clavos adicionales. Multiplex-top puede reciclarse al final de su vida útil.
Garantía total
Gutex ha depositado una garantía para el tablero de sarking impermeable en la Asociación Central del Comercio Alemán de Tejados y, en caso de reclamación, cubre no sólo la sustitución del material, sino también los costes de retirada e instalación, así como los gastos de andamiaje en que se incurra.
- Proporciona una protección fiable contra la lluvia y el granizo a partir de una inclinación del tejado de 15°, certificada en la clase de protección contra el granizo HW4 (probada por TÜV)
- El aislamiento de fibra de madera minimiza los puentes térmicos y mejora el aislamiento acústico en comparación con las membranas de sarking convencionales

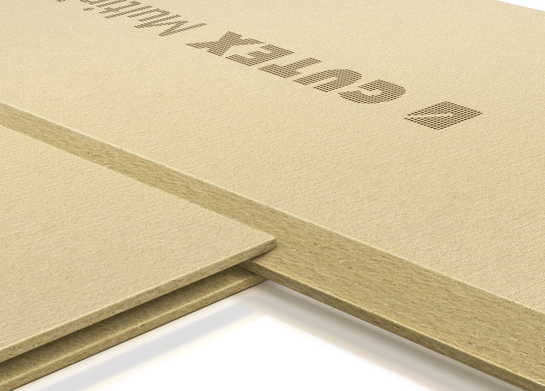

- La unión machihembrada y la alta precisión dimensional permiten una base asegurada con costuras y perforaciones conforme a la normativa ZVDH sin juntas de clavos, incluida la protección contra el paso de aire frío
- Reciclable, fabricado en Alemania
Ingredientes
- Madera de abeto y pícea sin tratar
- 4 % resina PUR
- 1,5 % de parafina
Procesamiento
Panel bajo cubierta Gutex Multiplex-top: impermeable, resistente al viento y robusto
Almacenamiento y tratamiento
- Guarde y utilice Multiplex-top en un lugar seco
Distancia entre vigas
Centros máximos en función del grosor del panel :
- 22 mm: máx. 85 cm
- 35 mm: máx. 100 cm
Corte
- Al utilizar maquinaria estándar para trabajar la madera, deben respetarse los requisitos legales para la manipulación del polvo de madera.
Instalación
- El Multiplex-top no es un elemento portante (por ejemplo, para cargas de nieve).
- El panel no puede someterse a una carga estática.
- Evite las juntas cruzadas.
- Utilice únicamente paneles que no estén dañados.
- Evitar el aumento de la humedad ambiental (por ejemplo, mediante solado húmedo).
- No camine sobre los espacios entre las vigas.

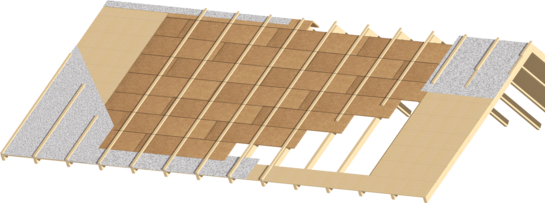

- Coloque los paneles con la cara marcada hacia el exterior, planos, bien ajustados y con juntas estancas, con la ranura hacia abajo y la lengüeta hacia arriba. Como norma general, los paneles se colocan perpendiculares a las vigas.
- Fijar inmediatamente los paneles con listones de contrachapado; no es necesario utilizar listones ni sellos de clavos.
- Juntas desplazadas: desplazar las filas al menos un eje del dintel.

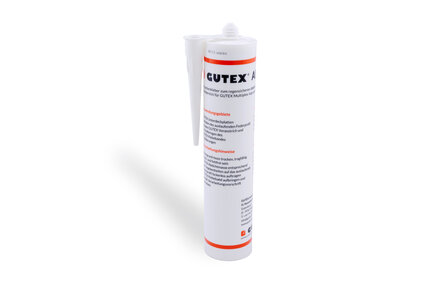

- Pegue las juntas y las penetraciones con el sistema adhesivo Gutex de forma que queden protegidas de la lluvia.
- Los tableros aislantes de fibra de madera Gutex pueden exponerse a temperaturas de hasta 110 °C, incluso durante periodos prolongados. En caso de temperaturas más elevadas, por ejemplo, debido a las tuberías solares, se requieren medidas adicionales.
- Las distancias mínimas entre los materiales de construcción combustibles y las chimeneas, etc. deben respetarse de acuerdo con la Ordenanza sobre chimeneas correspondiente.
Inclinación e impermeabilización del tejado
En función de la inclinación del tejado, deberá respetarse el siguiente extracto de la normativa del ZVDH:
- < 15° cubrir con una sábana adecuada
- ≥ 15° no es necesario encolar las juntas de los paneles.
Directrices para la soldadura por aire caliente
- Utilizar aire caliente, máx. 350°C, no flamear directamente.
- Utilice el aparato durante un máximo de 7 a 10 segundos por zona; compruebe si hay decoloración y retírela si es necesario.
Estas directrices de instalación protegen el Multiplex-top de la combustión espontánea. También deben respetarse las directrices de instalación de las regletas.
Fijación de Multiplex-top (espesor ≤ 35 mm, altura del edificio ≤ 10 m, interior)
Notas importantes
- Las fijaciones deben ser al menos galvanizadas.
- Los fabricantes de elementos de fijación requieren soluciones específicas para diferentes construcciones.
- Tamaños según fabricantes de tornillería.
Datos técnicos
| Densidad ρ | ~ 220 kg/m³ |
| Difusión de vapor (μ) | 3μ |
| Valor nominal de conductividad térmica λD | 0,045 W/mK |
| Valor de cálculo de la conductividad térmica λB | 0,047 W/mK |
| Resistencia a la compresión | ≥ 200 kPa |
| Absorción de agua a corto plazo | ≤ 1 kg/m² |
| Resistencia al flujo | ≥ 100 kPa s/m² |
| Capacidad calorífica específica | 2100 J/kgK |
| Comportamiento al fuego Euroclase según DIN EN 13501-1 | E |
| Marcado de placas | WF-EN 13171-T5-CS(10/Y)200-TR30-WS1,0-AF100-MU3 |
| Resistencia a la tracción perpendicular al plano de la placa | ≥ 30 |
| Aplicación según las normas Zvdh | UDP-A |
